تفاوت کانکتور UPC و APC

تفاوت UPC و APC در کانکتور های فیبر نوری

تفاوت UPC و APC :

ما این گزارش به صورت جامع و تخصصی به بررسی تفاوت‌های دو نوع کانکتور رایج فیبر نوری، یعنی UPC (Ultra Physical Contact) و APC (Angled Physical Contact) می‌پردازد. هدف، معرفی کامل هر نوع کانکتور، استانداردهای معتبر جهانی (ITU-T، IEC)، بیان مزایا و معایب، کاربردها، تفاوت در پارامترهای Return Loss و Insertion Loss با توضیح علمی، ارائه مثال، معرفی انواع کانکتورهای موجود در بازار ایران و جهان (LC, SC, FC, ST و Flat)، ساختار فیزیکی و زاویه پولیش، بررسی تاثیر نوع کانکتور بر عملکرد پروژه‌های فیبر نوری و GPON، و تجهیزات مرتبط است.

توجه :جهت مشاوره رایگان و همچنین برای دریافت قیمت و نحوه اجرای پروژه های فیبر در مشهد و سراسر ایران لطفا تماس بگیرید.

فهرست مطالب

معرفی کامل کانکتورهای UPC و APC فیبر نوری

بر اساس داده‌های تحقیقاتی، کانکتورهای فیبر نوری به دو نوع اصلی تقسیم می‌شوند:

  • UPC (Ultra Physical Contact):

    کانکتورهای با پولیش صاف و مسطح (بدون زاویه)، که سطح انتهایی فریت فیبر با پرداخت بسیار دقیق جلا داده شده تا تماس فیزیکی کامل برقرار شود؛ هدف اصلی کاهش فاصله هوایی بین فریت‌ها و بهبود انتقال نور است.

  • APC (Angled Physical Contact):

    این کانکتورها دارای پولیش زاویه‌دار (عموماً ۸ درجه نسبت به محور عمود)، که موجب کاهش برگشت نور (Return Loss) از کانکتور شده و برای کاربردهایی با حساسیت بالا نسبت به نویز، مناسب‌ترند.

تفاوت کانکتور UPC و APC | خرید تجهیزات فیبر نوری | خرید تجهیزات شبکه | مشهدلن

استانداردهای معتبر جهانی

در منابع پژوهشی، تاکید شده که استانداردهای بین‌المللی کلیدی در این زمینه عبارت‌اند از:

  • ITU-T:سری استانداردهای G، به‌ویژه G.652 و G.657، برای عملکرد فیبرهای نوری و اتصالات آنها تدوین شده‌اند.
  • IEC:استانداردهای IEC 61754 که انواع کانکتورها و فرمت‌های پولیش را پوشش می‌دهد.

مزایا و معایب کانکتورهای UPC و APC

مزایا و معایب UPC:

  • مزایا:

    • ساده‌تر و مقرون به‌صرفه‌تر در تهیه و نگهداری
    • مناسب برای کاربردهایی با حساسیت کم به نویز و برگشت نور

  • معایب:

    • میزان برگشت نور (Return Loss) بیشتر از APC
    • احتمال اثر منفی برگشت نور بر کیفیت سیگنال در پروژه‌های حساس

مزایا و معایب APC:

  • مزایا:

    • برگشت نور (Return Loss) بسیار پایین‌تر؛ برای کاربردهای حساس مانند GPON و ویدئو مناسب‌تر
    • کاهش احتمال تداخل و نویز

  • معایب:

    • تولید و پولیش گران‌تر و پیچیده‌تر (به دلیل زاویه ۸ درجه)
    • ناسازگاری فیزیکی با کانکتورهای UPC (اتصال APC به UPC توصیه نمی‌شود)
تفاوت کانکتور UPC و APC | خرید تجهیزات فیبر نوری | خرید تجهیزات شبکه | مشهدلن

کاربردها

  • UPC:مناسب برای شبکه‌های دیتا و تلفن، اتصالات کوتاه و پروژه‌هایی با حساسیت برگشت نور پایین.
  • APC:ایده‌آل برای پروژه‌های FTTH/GPON، تلویزیون کابلی، CATV، و هر جایی که برگشت نور پایین اهمیت ویژه دارد.

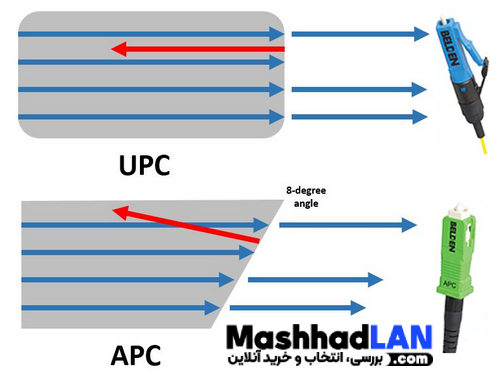

تفاوت در Return Loss و Insertion Loss

تعریف علمی:

  • Insertion Loss:میزان اتلاف توان سیگنال نوری هنگام عبور از کانکتور؛ هرچه کمتر بهتر (معمولاً <0.3dB).
  • Return Loss:میزان توان برگشتی به منبع نور؛ هرچه بیشتر (ارقام منفی بالاتر)، عملکرد بهتر.

مثال عددی:

  • UPC: Return Loss ~ -55dB
  • APC: Return Loss ~ -65dB

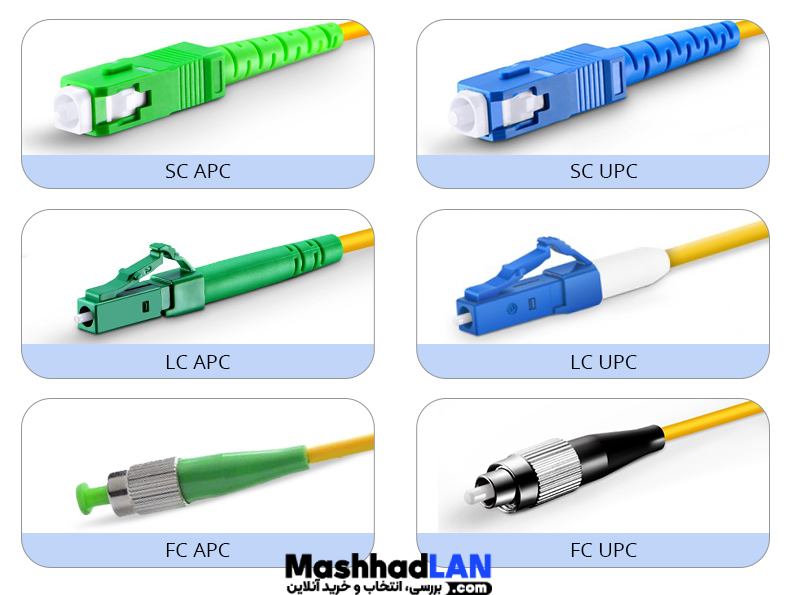

انواع کانکتورهای فیبر نوری بازار ایران و جهان

طبق داده‌های تحقیق، این چهار نوع رایج هستند و اصطلاحات آنها در بازار ایران نیز مصطلح است:

  • LC
  • SC
  • FC
  • ST

علاوه بر این، نوع Flat (پولیش مسطح) نیز وجود دارد. تمام این کانکتورها به صورت UPC و APC تولید و عرضه می‌شوند.

تفاوت کانکتور UPC و APC | خرید تجهیزات فیبر نوری | خرید تجهیزات شبکه | مشهدلن

تاثیر نوع کانکتور بر عملکرد GPON و پروژه‌های فیبر نوری

بر اساس داده‌های پژوهش، نوع کانکتور به‌صورت مستقیم مقدار بازتاب نور را کاهش یا افزایش می‌دهد:

  • در پروژه‌های GPON:

    استفاده از APC توصیه می‌شود، چون برگشت نور کمتر و قابلیت اطمینان بیشتری دارد. استفاده از نوع اشتباه موجب نویز، تداخل یا افت کیفیت سیگنال می‌شود.

  • در پروژه‌های نوری معمولی (Backbone، انتقال دیتا):

    اگر حساسیت کمی به Return Loss وجود دارد، UPC نیز قابل استفاده است.

تجهیزات مرتبط با هر نوع کانکتور

همواره باید تجهیزات مرتبط با نوع کانکتور سازگاری داشته باشند؛ برای مثال:

  • پچ پنل‌ها و آداپتورهای APC: دارای زاویه و علامت سبز رنگ
  • پچ پنل‌ها و آداپتورهای UPC: علامت آبی رنگ
  • تجهیزات GPON، OLT، ONT، Splitter: باید با نوع کانکتور انتخابی سازگار باشند

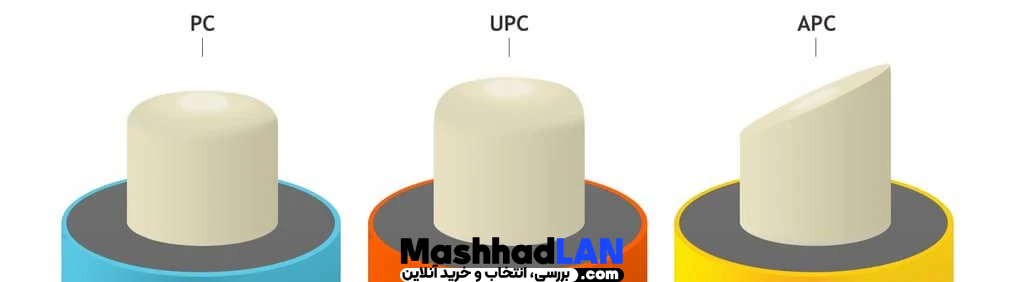

ساختار فیزیکی و زاویه پولیش

کانکتورهای UPC با سطح صاف و مسطح تولید می‌شوند و کانکتورهای APC دارای زاویه ۸ درجه هستند که به وضوح در هنگام مشاهده فیزیکی انتهای فریت قابل تشخیص است.به همین دلیل است که نمیتوان به طور همزمان upc و apc را مقابل یکدیگر قرار داد.

تفاوت کانکتور UPC و APC | خرید تجهیزات فیبر نوری | خرید تجهیزات شبکه | مشهدلن

توجه : جهت مشاوره رایگان و همچنین برای دریافت قیمت و نحوه اجرای پروژه های فیبر در مشهد و سراسر ایران لطفا تماس بگیرید.

منابع و ارجاعات معتبر

تمام اطلاعات این مقاله از منابع زیر برگرفته یا تلخیص‌سازی شده است:

سوالات متداول ❓

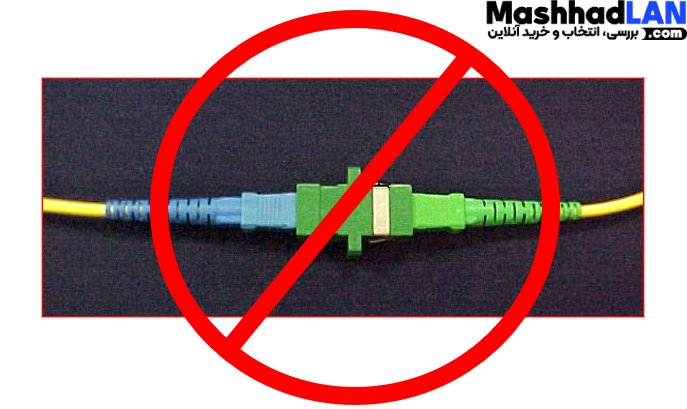

آیا می‌توان کانکتورهای UPC و APC را به هم متصل کرد؟

خیر. این دو کانکتور به دلیل تفاوت زاویه پولیش (صاف در UPC و ۸ درجه در APC) از نظر مکانیکی و نوری سازگار نیستند و اتصال آنها باعث افت سیگنال و افزایش برگشت نور خواهد شد.

تفاوت اصلی در کاربرد UPC و APC چیست؟

UPC معمولاً در خطوط دسترسی ساده و شبکه‌های انتقال دیتا با حساسیت کم استفاده می‌شود، در حالی که APC بیشتر در سیستم‌های FTTH، GPON و انتقال ویدئو که حساسیت بالا به برگشت نور دارند، کاربرد دارد.

برگشت نور (Return Loss) مناسب برای هر نوع چقدر است؟

برای UPC معمولاً حدود -55dB و برای APC حدود -65dB است. عدد بالاتر (منفی‌تر) به معنای عملکرد بهتر در کاهش برگشت نور است.
