تفاوت فیبر نوری سینگل مود و مالتی مود نقش بیبدیلی در زیرساختهای ارتباطی دارد؛ اما همیشه این سوال وجود دارد: فیبر سینگل مود یا مالتی مود؟! انتخاب بین SMF و MMF گاهی مثل انتخاب بین قهوه تلخ و چای شیرین است؛ هر کدام طرفداران و کاربری خاص خود را دارد و اگر اشتباه انتخاب کنید، ممکن است راه انتقال دادهتان کمی پر افتوخیز شود! در این مقاله شوخطبع و کاملاً تخصصی، تفاوتهای کلیدی این دو نوع فیبر را برای مخاطبان حرفهای فیدار صنعت پاج و مشهدلن بررسی و تجهیزات مرتبط را معرفی میکنیم.
توجه :جهت مشاوره رایگان و همچنین برای دریافت قیمت و نحوه اجرای پروژه های فیبر در مشهد و سراسر ایران لطفا تماس بگیرید.
فهرست مطالب
قطر هسته فیبر نوری: کوچکتر یا بزرگتر؟
قطر هسته (Core Diameter) یکی از اولین معیارهای تفاوت بین SMF و MMF است.
فیبر سینگل مود (Single-Mode Fiber یا SMF)
- قطر هسته: معمولاً ۸ تا ۱۰ میکرون (اکثراً ۹ میکرون)
- طراحی برای عبور یک مد نوری؛ نور تقریباً مستقیم و بدون پرش؛ مناسب مسیرهای طولانی و پهنای باند بالا
فیبر مالتی مود (Multi-Mode Fiber یا MMF)
- قطر هسته: معمولاً ۵۰ یا ۶۲.۵ میکرون (اندازههای رایج در استاندارد OM2 و OM3/OM4)
- طراحی برای عبور چندین مد نوری؛ نور با زاویههای مختلف وارد شده و مرتبا بازتاب میشود، مناسب فواصل کوتاهتر مثل مراکز داده و ساختمانها
جزئیات طراحی فیبر: چه خبر درون این تارهاست؟
طراحی ساختاری
هسته (Core): همانطور که اشاره شد، SMF هسته بسیار باریکی دارد و MMF با هسته بزرگتر.
روکش (Cladding): ضخامت روکش تقریباً برای هر دو نوع برابر (معمولاً ۱۲۵ میکرون است). کار آن حفظ نور در هسته و جلوگیری از فرار فوتونهاست.
نوع پروفیل ضریب شکست:
- SMF: ضریب شکست ساده (Step Index)
- MMF: معمولاً ایندکس شیبدار (Graded Index) برای بهبود همگرایی نورهای مختلف
مواد سازنده: معمولاً شیشه (سیلیکا) با خلوص بالا؛ برخی موارد پلاستیک برای فیبرهای ارزانتر یا مصرف ویژه
طول عمر مکانیکی و تحمل خمشدگی
- فیبرهای مدرن با پوششهایی مثل “bend-insensitive” ساخته میشوند تا در برابر خم شدن و نصب غیر حرفهای کمی مقاومت به خرج دهند. تفاوتی جدی در تحمل خمیدگی بین SMF و MMF وجود ندارد؛ البته SMF جدید با پوشش خاص برای نصب در ساختمان بهبود یافته است.

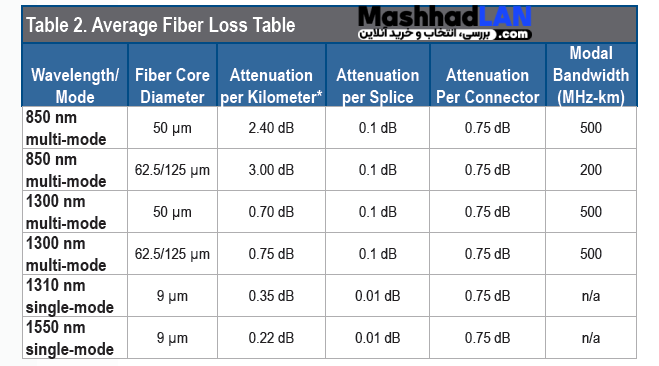

مقادیر افت نوری (Attenuation / Optical Loss)
تفاوت اساسی
- SMF:
- افت نوری: حدود 0.35 تا 0.4 دسیبل/Km (در طول موج ۱۳۱۰ و ۱۵۵۰ نانومتر)
- MMF:
- افت نوری: حدود 2.5 تا 3.5 دسیبل/Km (در طول موج ۸۵۰ و ۱۳۰۰ نانومتر)
هرچه مقدار افت نوری کمتر باشد، سیگنال قویتر و مسافت انتقال بیشتر میشود. در SMF افت بسیار پایین است (به دلیل عبور یک مد)، در حالی که در MMF پارازیت و پراکندگی نور باعث افت چشمگیرتر میشود.

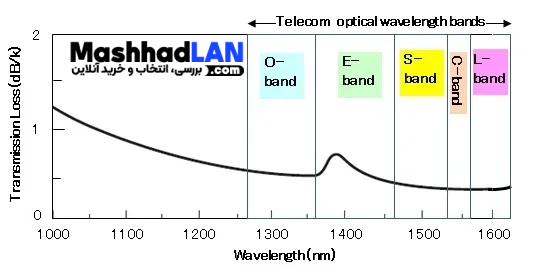

طول موجهای مورد استفاده: نور زرد یا قرمز؟
سینگل مود (SMF)
- طول موجهای رایج: ۱۳۱۰ نانومتر و ۱۵۵۰ نانومتر (اغلب لیزری)
- کاربردها: شبکههای WAN، اینترنت بین شهری، GPON، DWDM
مالتی مود (MMF)
- طول موجهای رایج: ۸۵۰ نانومتر و ۱۳۰۰ نانومتر (اغلب LED)
- کاربردها: شبکههای LAN، دیتا سنتر، اتاقهای سرور

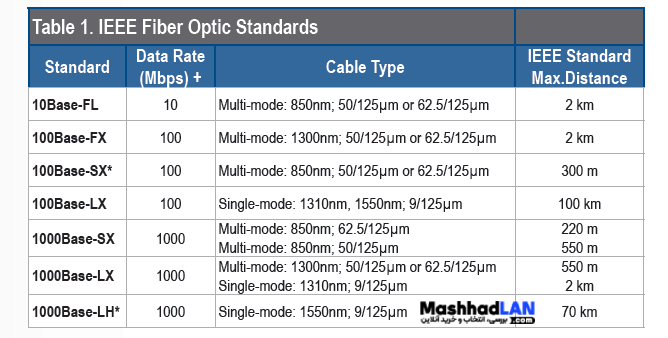

پهنای باند: سرعت کدام بالاتر است؟
جدول مقایسه
سینگل مود بیرقیب است! اما هزینه تجهیزات پایان فیبر (ترنسیور و ماژول نوری) برای SMF بالاتر است و MMF برای مسیرهای داخل سازمانی بیشتر استفاده میشود.

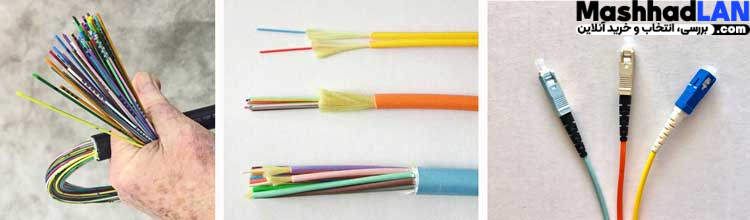

کدگذاری رنگی فیبر: گره گره تا کابل اصلی!
برای جلوگیری از سردرگمی و سوختگی مغز نصاب، استاندارد کدگذاری رنگی وجود دارد:
- SMF:
- رنگ ژاکت زرد (Yellow Jacket)
- MMF:
- رنگ ژاکت نارنجی (Orange)، گاهی آبی آسمانی (آکوا) برای OM3 و OM4
برای شناسایی، گاهی یک فنجان چای شیرین هم کافی نیست؛ باید کابل را نگاه کنید!
استانداردهای فیبر نوری (بینالمللی و ایرانی)
بینالمللی
- ITU-T G.652, G.655: برای SMF
- IEC 60793, TIA/EIA 568-C.3: مشخصات فنی و تست فیبر
- OM1 تا OM5: دستهبندی MMF بر اساس پهنای باند و ساختار
استاندارد ملی و ایرانی
اطلاعات کامل و رسمی درباره استاندارد ملی ایران (مانند 60793 IEC در اغلب اسناد مخابراتی ملی ذکر میشود)، اما به دلیل محدودیت منبع، توصیه میشود برای اطلاعات تکمیلی به دفتر استاندارد ملی ایران و یا سندهای مخابراتی وزارت ارتباطات مراجعه فرمایید.
توجه : جهت مشاوره رایگان و همچنین برای دریافت قیمت و نحوه اجرای پروژه های فیبر در مشهد و سراسر ایران لطفا تماس بگیرید.
منابع و ارجاعات معتبر
تمام اطلاعات این مقاله از منابع زیر برگرفته یا تلخیصسازی شده است:
سوالات متداول ❓
آیا میتوانم SMF را جایگزین MMF کنم و برعکس؟
خیر! تجهیزات مرتبط با هر نوع فیبر (ماژول، ترنسیور، سوئیچ) طراحی متفاوت و غیرقابل جایگزاری دارند.
رنگ کابل فیبر واقعاً مهم است؟
برای تست کیفیت کابلکشی و اطمینان از سلامت فیبر و محل شکستها استفاده میشود.
هزینه فیبر کدام بیشتر است؟
بله، فیبر نوری سرعت، امنیت و ظرفیت انتقال بالاتری نسبت به کابل مسی دارد.
