کابلهای شبکه Twisted Pair
کابلهای شبکه Twisted Pair
کابلهای شبکه twisted pair ، به دلیل هزینه پایین، قابلیت انعطافپذیری و نصب آسان، یکی از پرکاربردترین رسانهها برای انتقال داده در شبکههای کامپیوتری هستند.
این کابلها که از سیمهای مسی به صورت دوتایی تابیده شده تشکیل شدهاند، نقش بسیار مهمی در کاهش تداخل الکترومغناطیسی و نویز انتقال داده ایفا میکنند.
در این مقاله به بررسی جامع انواع کابلهای twisted pair میپردازیم و ویژگیها و کاربردهای مختلف آنها را مقایسه میکنیم.
فهرست مطالب
ساختار کابلهای Twisted Pair
فیزیکی
کابلهای twisted pair شامل چند جفت سیم مسی هستند که هر دو سیم در هر جفت به یکدیگر تابیده شدهاند. این تابیده شدن، باعث کاهش تداخل الکترومغناطیسی میشود، که از نویز خارجی و نویز ناشی از جفتهای مجاور جلوگیری میکند. طول نوعی این کابلها بدون کاهش قابل توجه در کیفیت سیگنال معمولاً تا 100 متر است.
الکتریکی
طراحی تابیده شده کابلهای twisted pair باعث میشود که سیگنالهای منتقل شده در سیمها در جهتهای متضاد یکدیگر جریان داشته و میدانهای مغناطیسی یکدیگر را خنثی کنند، که این خنثیسازی بهبود قابل توجهی در کاهش نویز و تداخل ایجاد میکند.
انواع کابلهای Twisted Pair
کابلهای غیرمحافظتشده (Unshielded Twisted Pair - UTP)
این نوع کابلها بدون سپر محافظتی هستند و به دلیل سادگی ساختار و هزینه پایین بیشترین کاربرد را دارند. آنها معمولاً در شبکههای محلی (LAN) استفاده میشوند و توانایی پشتیبانی از سرعتهای مختلف را دارند. از ویژگیهای مهم این نوع کابلها میتوان به موارد زیر اشاره کرد:
- سبک و انعطافپذیر
- هزینه کم
- مناسب برای محیطهای با تداخل الکترومغناطیسی کم
کابلهای محافظتشده (Shielded Twisted Pair - STP)
این نوع کابلها دارای یک لایه محافظتی اضافی هستند که به دور هر جفت سیم یا به دور کل کابل قرار گرفته است تا تداخل الکترومغناطیسی را به حداقل برساند. از ویژگیهای مهم این نوع کابلها میتوان به موارد زیر اشاره کرد:
- مقاومت بیشتر به تداخل الکترومغناطیسی
- هزینه بالاتر نسبت به کابلهای UTP
- مناسب برای محیطهای با تداخل بالا

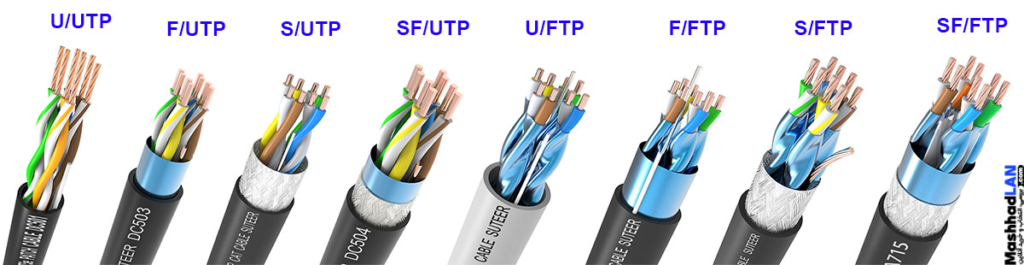

کابلهای Foiled Twisted Pair (FTP) و Shielded/Foiled Twisted Pair (S/FTP)
این نوع کابلها دارای لایههای محافظتی بیشتری نسبت به STP هستند. FTP دارای یک لایه فویل به دور کل کابل است، در حالی که S/FTP دارای فویل به دور هر جفت سیم و یک شیلد به دور کل کابل است. این نوع کابلها برای محیطهای با نویز بسیار بالا مناسب هستند.
دسته بندی کابلهای Twisted Pair بر اساس سرعت و پهنای باند

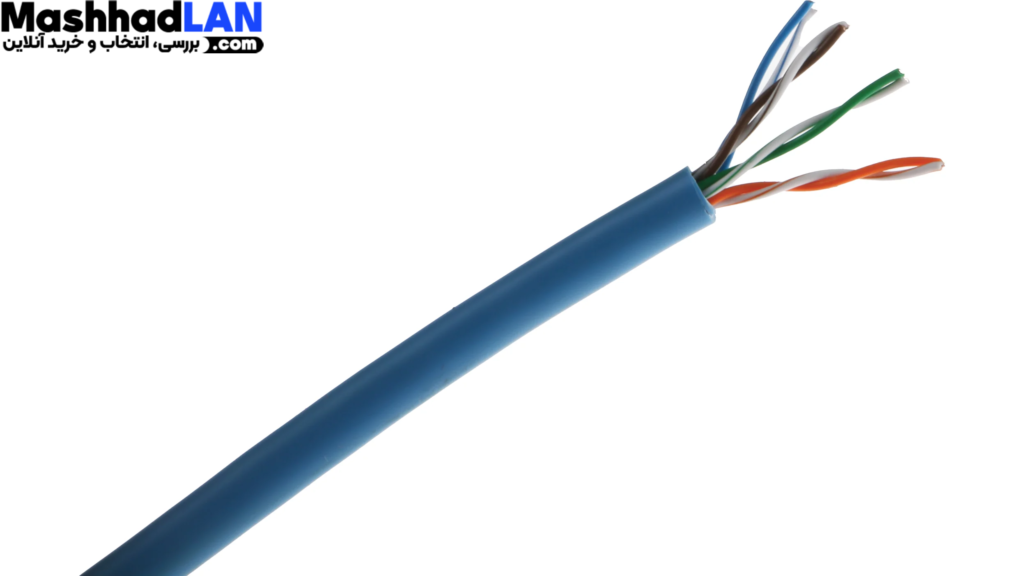

Cat5
- حداکثر سرعت: 100 Mbps
- باند پهنای فرکانسی: 100 MHz
- کاربردها: شبکههای محلی با ترافیک متوسط، سیستمهای تلفنی

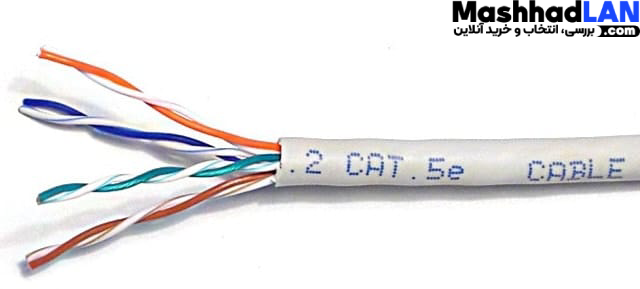

Cat5e (Enhanced)
- حداکثر سرعت: 1 Gbps
- باند پهنای فرکانسی: 100 MHz
- کاربردها: شبکههای گیگابیتی، انتقال داده با سرعت بالا
Cat6
- حداکثر سرعت: 10 Gbps
- باند پهنای فرکانسی: 250 MHz
- کاربردها: شبکههای با سرعت بالا، محیطهای نیازمند به کارایی بالا

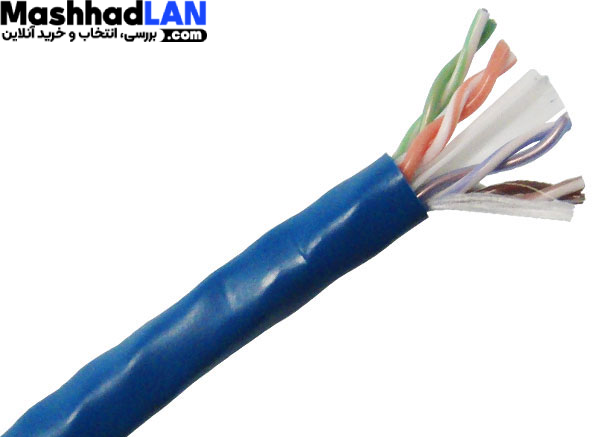

Cat6a (Augmented)
- حداکثر سرعت: 10 Gbps تا 100 متر فاصله
- باند پهنای فرکانسی: 500 MHz
- کاربردها: شبکههای پیشرفته و دیتاسنترها

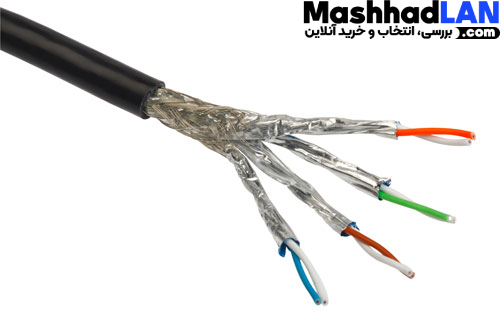

Cat7
- حداکثر سرعت: 10 Gbps
- باند پهنای فرکانسی: 600 MHz
- کاربردها: شبکههای حرفهای و محیطهای با ترافیک بالا، دیتاسنترها
Cat8
- حداکثر سرعت: 25-40 Gbps
- باند پهنای فرکانسی: 2000 MHz
- کاربردها: دیتاسنترها و محیطهای با ترافیک بسیار بالا و نیاز به پهنای باند گسترده
کاربردهای مختلف کابلهای Twisted Pair
کابلهای twisted pair به طور گستردهای در انواع شبکههای کامپیوتری، تلفنی و دیگر سیستمهای انتقال داده استفاده میشوند. انواع مختلف این کابلها برای کاربردهای متنوعی انتخاب میشوند. به عنوان مثال:
- Cat5 و Cat5e: برای شبکههای محلی، این نوع کابلها به دلیل هزینه پایین و قابلیت پشتیبانی از سرعتهای مناسب بسیار استفاده میشوند. Cat5e بیشتر برای شبکههای با ترافیک بالاتر و نیاز به سرعت گیگابیتی مورد استفاده قرار میگیرد.
- Cat6 و Cat6a: در محیطهای با نیاز به سرعت بالا و باندپهنی گسترده، این نوع کابلها استفاده میشوند. Cat6a حتی در فاصلههای بلندتر میتواند سرعت 10 گیگابیت در ثانیه را پشتیبانی کند.
- Cat7 و Cat8: در دیتاسنترها و محیطهای حرفهای که نیاز به سرعت و پهنای باند بسیار بالا دارند، این نوع کابلها انتخاب میشوند. Cat8 به خصوص برای کاربردهای با ترافیک خیلی بالا و فاصلههای کوتاه مناسب است.
سخن نهایی
کابلهای twisted pair به دلیل طراحی موثر و تنوع با توجه به نیازهای مختلف شبکههای کامپیوتری یک انتخاب محبوب و مقرونبهصرفه هستند.
انواع UTP و STP بسته به میزان تداخل الکترومغناطیسی مورد انتظار و نیازهای سرعت شبکه انتخاب میشوند.
همچنین، دستهبندیهای مختلف (Cat5، Cat6، Cat7، و Cat8) امکان انتخاب مناسبی برای سرعتها و پهنای باندهای مختلف را فراهم میکنند.
امیدوارم این مقاله به شما در انتخاب صحیح کابل شبکه کمک کند.
شرکت فیدار صنعت پاژ یکی از وارد کنندگان تجهیزات شبکه به داخل کشور میباشد.
همچنین ما در سایت مشهدلن سعی براین داریم تا در کنار محصولاتی که ارائه میدیم بتونیم بستر اموزشی رو برای این محصولات فراهم کنیم .
تیم ما علاوه بر فروش ، در زمینه اجرای پروژه های پسیو و اکتیو شبکه نیز در سراسر کشور فعالیت دارد و توانسته رزومه خوبی رو به خودش اختصاص بدهد.
شما میتونین برای راهنمایی بیشتر در این مورد با ما در تماس باشید.
موفق و پیروز باشین ...
