سوکت شبکه و انواع آن

سوکت شبکه چیست؟

در دنیای امروزی اینترنت یکی از مهم ترین مسائل بشریت میباشد. برای شما هم قطعا این مورد پیش آمده که بخواهید لپ تاپ یا کامپیوتر خودتون رو به اینترنت متصل کنید.یکی از روش های استفاده از اینترنت به صورت کابلی میباشد. حال این کابل ها از طریق سوکت شبکه به لپ تاپ یا کامپیوتر و یا انواع تجهیزات شبکه(سوئیچ،روتر،مودم) متصل میشوند. در ادامه با سوکت شبکه و انواع آن آشنا خواهیم شد.

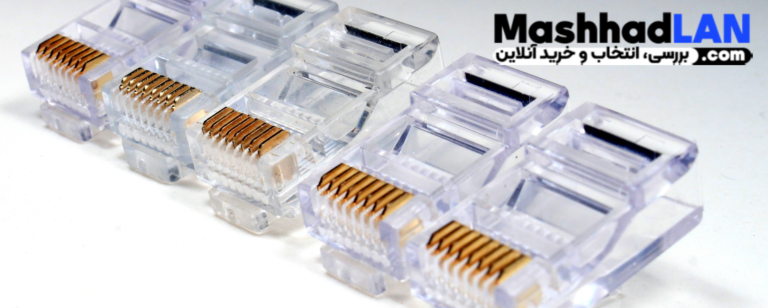

سوکت شبکه و انواع آن

سوکت های شبکه انواع مختلفی دارند و با استاندارد RJ یعنی Registered jack شناخته میشود. این سوکت ها برای تلفن های همراه با استاندارد های RJ14 , RJ11 , RJ25 و برای سیستم های تحت شبکه و اترنتی با استاندارد های RJ45 , RJ48 , RJ61 ارائه میشود که معروف ترین آن ها RJ11 و RJ45 می باشند.

سوکت RJ45 یکی از پرکاربرد ترین سوکت های شبکه است که دارای هشت پین برای اتصال به هشت رشته کابل میباشد و در مباحث پسیو شبکه به کار میرود اما سوکت RJ11 دارای چهار پین میباشد و برای تلفن ها کاربرد دارند.

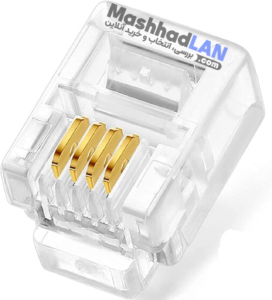

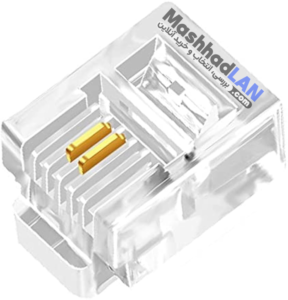

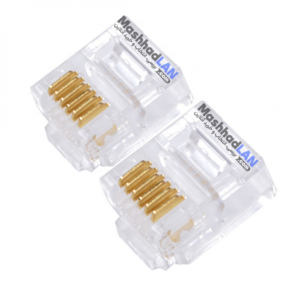

1.سوکت RJ11

سوکت Registered jack-11 همانطور که در بالا گفته شد دارای مدل های 2,4,6 پین میباشد که برای تلفن ها هم در شبکه های مخابراتی و هم در دفاتر و ادارات و ... مورد استفاده قرا میگیرد .با استفاده از این سوکت میتوانید تلفن های خودتون رو به شبکه متصل کنید. این مدل سوکت ها با استاندارد cat3 و بیشتر utp ساخته میشوند.همچنین سوکت های RJ14 , RJ25 نیز به ترتیب برای اتصال 2 و 3 خط تلفن تولید میشود.

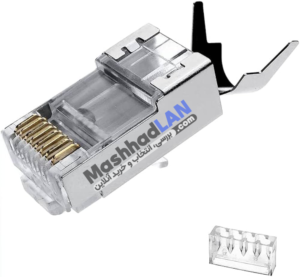

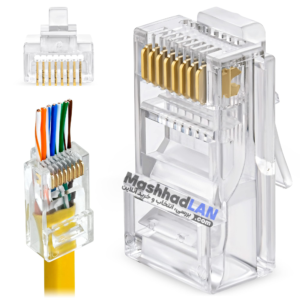

2.سوکت RJ45

این سوکت تعداد هشت پین دارد که برای کابل‌های شبکه استفاده می‌شود. این سوکت مثل کابل شبکه و پچ کورد با استانداردهای Cat5e، Cat6، Cat6a و Cat7 و به دو صورت UTP و SFTP تولید می‌ شود. سوکت SFTP دارای بدنه فلزی بوده و برای کابل‌های SFTP که دارای فویل و شیلد هستن تعبیه شده است. اما سوکت UTP بدنه پلاستیکی داره و برای کابل‌های UTP که فاقد شیلد محافظتی هستن مناسب می باشد. سوکت‌های RJ45 از پرکاربردترین و محبوب ترین سوکت‌ها در شبکه‌های بزرگ و کوچک به شمار میروند. سوکت RJ48 هم دارای 8 پین بوده و بسیار مشابه سوکت RJ45 است.

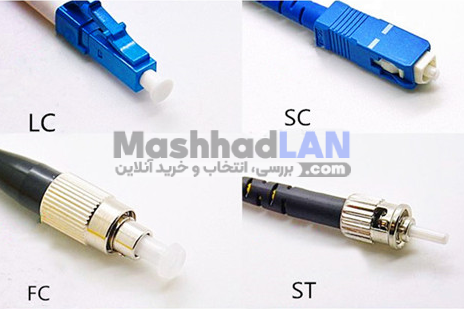

3.سوکت کابل شبکه فیبرنوری

فیبر نوری سرعت و پهنای باند بالاتری نسبت به کابل های معمولی دارد و از انجایی که با نور اطلاعات رو منتقل می‌کند، استفاده از ان در فاصله های طولانی مناسب میباشد. اما فیبر نوری نسبت به کابل‌های شبکه دیگر به تجهیزات پیشرفته‌تری نیاز دارد که این تجهیزات هزینه بالایی هم دارند. سوکت فیبر نوری که جزو این دسته از تجهیزات محسوب میشود علاوه بر اینکه به شکل ترمینال برای فیبر نوری در می آید باید اطلاعاتی را که به‌صورت نور منتقل شدن به داده‌ها‎‌ی الکتریکی تبدیل کند تا برای دستگاه های مورد نظر قابل تشخیص باشد. انواع زیادی از سوکت شبکه فیبر نوری در بازار موجود میباشد که در ایران بیشتر از سوکت LC استفاده میشود.

4.سوکت کابل شبکه کواکسیال

کابل شبکه کواکسیکال برای متصل کردن دستگاه‌های صوتی و تصویری به همدیگه مثل تلویزیون استفاده میشود. سوکت معروف کواکسیکال BNC نام دارد که بیشتر در شبکه‌های خانگی استفاده میشود.

این سوکت با کابل‌های کواکسیکال RG59 ،RG6 و RG58 همخوانی دارد.

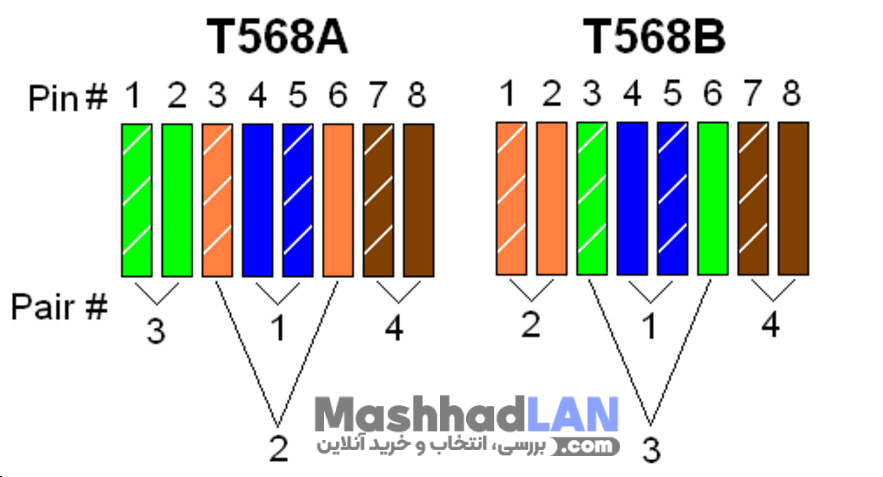

رنگ بندی سوکت ها

برای اینکه سوکت زدن کابل شبکه به درستی انجام شود ما باید به یک سری نکات توجه کنیم.

مهمترین این نکات توجه به رنگ‌بندی کابل شبکه و سیم‌های داخل کابل در هنگام سوکت زدن می باشد.

این رنگ بندی ها طبق دو استاندارد پایین انجام میشود :

استاندارد T-568A: این استاندارد تا سال 2000 مورد استفاده قرار میگرفت و امروزه دیگر از این استاندارد استفاده نمیشود. طبق این استاندارد رنگ بندی در سوکت از سمت راست به صورت زیر است:

قهوه ای، قهوه ای/ سفید، نارنجی، آبی/ سفید، آبی، نارنجی/ سفید، سبز، سبز/ سفید

استاندارد T-568B: این استاندارد در سال 2002 تنظیم شد و تا به امروز استفاده مورد استفاده قرار میگیرد و کمی در ترتیب رنگ‌بندی با استاندارد قبلی متفاوت میباشد. رنگ‌بندی در این استاندارد از سمت راست به شکل زیر است:

قهوه ای، قهوه ای/ سفید، سبز، آبی/ سفید، آبی، سبز/ سفید، نارنجی، نارنجی/ سفید
